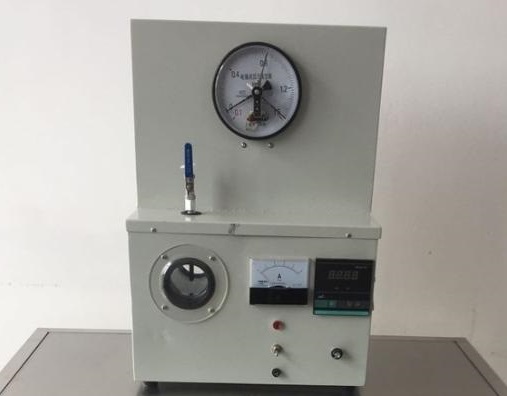

一、主要用途：
1、可测试一系列对应于饱和水液面压力下的饱和蒸汽温度，绘制出关系曲线。
2、可直观地观察到相应压力下和温度下的沸腾现象。
二、主要技术参数：
1、温度0～250℃；
2、单相交流调压模块：额定电流16A，控制信号4～20mA；
3、数显温度表：测量范围-50℃～+150℃；
4、电位器：10k±5%；
5、加热管：220V，1000W；
6、安全泄压阀：0-0.8MPa；
7、管内芯采用3mm厚紫铜管，冲压完成翻边保护，对接头紫铜螺丝等厚度全部达到3.0mm，确保实验的安全系数。8、高低压控制压力表、最大压力1MPa。
9、配有专用工具，可在阀门处直接加水。
10、实验台：材质不锈钢、尺寸800×500×800mm
三、配置清单：

序号	名称	型号、规格	数量
1	高压电蒸汽发生器	最大压力：1MPa	1只
2	高低压控制压力表	量程0～1.5MPa	1只
3	温度传感器	K型热电偶，可数显	1套
4	玻璃视窗	钢化玻璃视窗	2只
5	电流表	量程：0～5A	1只
6	温度控制仪	测量误差：±0.5%F·S±1B，	1套
7	电位器	WZH－118	1套
8	排气阀	316不锈钢排气阀	1套
9	实验台	不锈钢	1套
