一、主要用途：
1、测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度。
2、测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。
二、技术参数：
电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
数显电压表：精度0.2级；
数显电流表：量程5A，精度0.2级；
电镀紫铜平板温度测试传感器：采用进口DS18B20；
5、温度测量：-55～+127℃，精度：±0.2FS；
6、空气差压传感器：量程1000Pa，精度0.25级；
7、多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V。
8、电镀紫铜平板试件规格：δ=0.1mm，长度280mm，宽度190mm，表面黑度
ε=0.2，导热系数λ=15(W/m℃)；

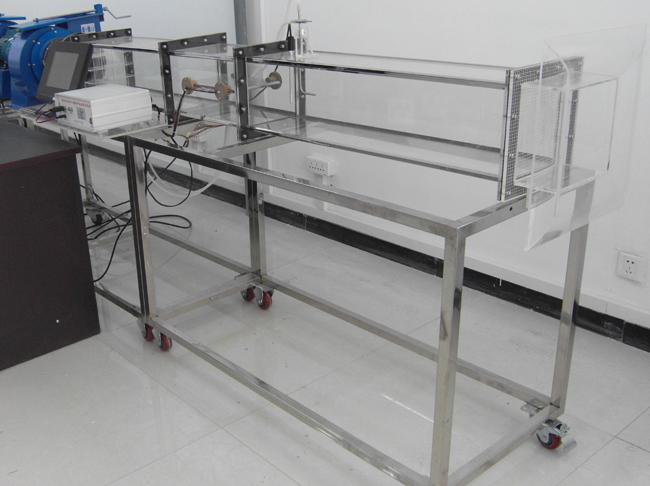

9、测试装置规格：2000mm×550mm×1200mm。
10、采用7寸彩色触摸屏同屏显示数据，所有实验数据一目了然，便于观察每个数据的即时变化
三、主要配置：

序号	名称	规格型号	数量
1	电镀紫铜平板试件	190×280mm紫铜板厚度4mm	1套
2	多翼式低噪音风机	CF－11	1套
3	风洞	有机玻璃	1套
4	毕托管	L型	1套
5	差压传感器	HALO-FY-WG	1套
6	测温传感器	DS18B20	7套
7	数显电压表	SX－48	1套
8	数显电流表	SX－48	1套
9	彩色触摸屏	TPC7062TX	1套
10	数据采集模块	SB75	1套
11	不锈钢实验台	底部装有脚轮	1套
