| [规格型号]： | YUY-LXB/Z |

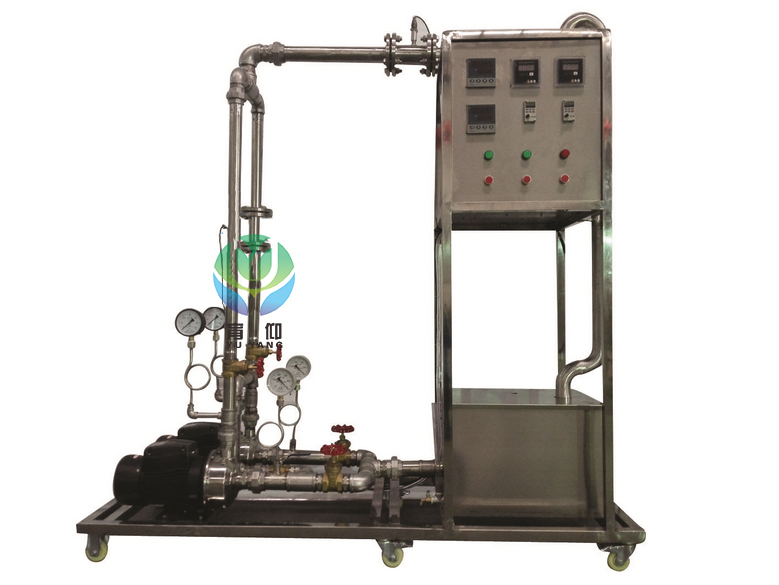

| [产品名称]： | 离心泵综合性能实验装置 |
| [价 格]： | 45000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：流体流线演示实验装置
下一篇：流化床燃烧实训装置
| 分项 | 说明 | |||
| 装置特点 |
1、整个装置关观大方，靠莉设开合理，具备强烈的工程化代息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实独设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、设备包括两个水泵，既可单独测试，也有进行串、并联测试 6、流量测量采用了涡轮流最计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数其有较强的补偿功能，并且直接显示流量数据。 7、电动机功率采用单相交流功水测量仪表测得。与智能仪表相连实现电动机功率 的自动测量，数据准确，可让学生掌提电动机有效的实际测量方法。 8、离心泵置于水箱上方，离心系进口管道有底座阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 9、整套系统采用标准工业保表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台 10、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、能够进行单泵、双泵出并联操作。 3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌提涡轮流量计的测量原理及使用方法。 4、测定恒定转速条件下泵的扬程（H）、轴功率（Η）以及效率（η）与系的流量（Q）之间的泵特性曲线。 5、测定流量调节阀某一开度下管路特性曲线。 6、能够进行双泵串、并联性能测定和管路特性测定。 7、改变离心泵转速测定泵的扬程（H）、轴功率（Η）以及效率（η)与泵的流量(Q)之间的泵特性曲线。 8、掌据多元回归的方法，回归（H-Q、η-Q、Η-Q）关系曲线。 |
|||
| 设计参数 |
单泵：液体流量：0.2~7.2m³//h，离心泵出口压力：0.0.2MPa，离心泵的扬程（H）:0-20m，离心系轴功率（Η）：0.43-0.85KW，离心泵效率（η）：0-60%，离必泵转速：0-2900r/miη。 双泵串联：液体流量：0-10.5m³/b,高心泵出口压力：0-0.4MPa,离心泵的扬程（H）：0-4om,离心泵轴功率（Η）：0.43-1.85Kw，离心泵效率（η）：0-60%、离必泵转速：0-2900r/miη. 双泵并联：液体流量：0-14.0m³/h,泵出口压力0-0.2MPa，离心泵泵的扬程（H）：0-20m，离心系轴功率（Η）：0.43-1.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/miη。 液体温度：常温 |
|||
| 公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制，每个实验室需配置1-2个接地点（安全地及信号地）。 实验无聊：清洁自来水。外配设备：无。 |
|||
| 主要设备 |
单相矢量变频器，规格：（0-50）Hz。 指针式压力表：表盘直径100mm测量范围0-0.6MPa，精度1.5级。 指针式真空表：表盘直径100mm测量范围-0.1-0MPa，精度1.5级。 功率变送器、单相智能功率数字显示仪。 光电传感器：数显，测量范图0-2999rpm，精度1rpm，转速检测机构。 宇电AI702M温度数字显示仪。 宇电AI7O2M流量数字显示仪。 DN40涡轮流量计：1-20m³/h4-20mA远传输出，流量检测机构。 不锈钢离心泵：功率750W，最大流量7.2m/h；2台。 水箱：304不锈钢材质，容积100L，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计 管路：304卫生级不锈钢材质，采用不锈钢快装话接与管路连接，总出口闸阀；管道法当连接涡轮流量计。 电器：接触器、开关、漏电保护空气开关 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈媒材质框架1800*600*1900mm（长x宽x高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字温度仪表 | 无 | |
| 液体流量 | 涡轮流量计 | 数字流量仪表 | 手阀或变送器 | |
| 泵进口压力 | 指针式压力表 | 就地显示 | 无 | |
| 泵出口压力 | 指针式真空表 | 就地显示 | 无 | |
| 泵功率 | 功率变送器 | 数字功率仪表 | 无 | |
| 电机转速 | 光电传感器 | 数字转速仪表 | 无 | |
| 分项 | 说明 | |||
| 装置特点 |
1、整个装置关观大方，靠莉设开合理，具备强烈的工程化代息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实独设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、设备包括两个水泵，既可单独测试，也有进行串、并联测试 6、流量测量采用了涡轮流最计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数其有较强的补偿功能，并且直接显示流量数据。 7、电动机功率采用单相交流功水测量仪表测得。与智能仪表相连实现电动机功率 的自动测量，数据准确，可让学生掌提电动机有效的实际测量方法。 8、离心泵置于水箱上方，离心系进口管道有底座阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 9、整套系统采用标准工业保表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台 10、装置设计可360度观察，实现全方位教学与实验。 11、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 装置功能 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、能够进行单泵、双泵出并联操作。 3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌提涡轮流量计的测量原理及使用方法。 4、测定恒定转速条件下泵的扬程（H）、轴功率（Η）以及效率（η）与系的流量（Q）之间的泵特性曲线。 5、测定流量调节阀某一开度下管路特性曲线。 6、能够进行双泵串、并联性能测定和管路特性测定。 7、改变离心泵转速测定泵的扬程（H）、轴功率（Η）以及效率（η)与泵的流量(Q)之间的泵特性曲线。 8、掌据多元回归的方法，回归（H-Q、η-Q、Η-Q）关系曲线。 |
|||
| 设计参数 |
单泵：液体流量：0.2~7.2m³//h，离心泵出口压力：0.0.2MPa，离心泵的扬程（H）:0-20m，离心系轴功率（Η）：0.43-0.85KW，离心泵效率（η）：0-60%，离必泵转速：0-2900r/miη。 双泵串联：液体流量：0-10.5m³/b,高心泵出口压力：0-0.4MPa,离心泵的扬程（H）：0-4om,离心泵轴功率（Η）：0.43-1.85Kw，离心泵效率（η）：0-60%、离必泵转速：0-2900r/miη. 双泵并联：液体流量：0-14.0m³/h,泵出口压力0-0.2MPa，离心泵泵的扬程（H）：0-20m，离心系轴功率（Η）：0.43-1.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/miη。 液体温度：常温 |
|||
| 公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制，每个实验室需配置1-2个接地点（安全地及信号地）。 实验无聊：清洁自来水。外配设备：无。 |
|||
| 主要设备 |
单相矢量变频器，规格：（0-50）Hz。 指针式压力表：表盘直径100mm测量范围0-0.6MPa，精度1.5级。 指针式真空表：表盘直径100mm测量范围-0.1-0MPa，精度1.5级。 功率变送器、单相智能功率数字显示仪。 光电传感器：数显，测量范图0-2999rpm，精度1rpm，转速检测机构。 宇电AI702M温度数字显示仪。 宇电AI7O2M流量数字显示仪。 DN40涡轮流量计：1-20m³/h4-20mA远传输出，流量检测机构。 不锈钢离心泵：功率750W，最大流量7.2m/h；2台。 水箱：304不锈钢材质，容积100L，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计 管路：304卫生级不锈钢材质，采用不锈钢快装话接与管路连接，总出口闸阀；管道法当连接涡轮流量计。 电器：接触器、开关、漏电保护空气开关 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈媒材质框架1800*600*1900mm（长x宽x高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 液体流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 泵进口压力 | 负压传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵出口压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵功率 | 功率变送器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 电机转速 | 光电传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、功率、转速等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
