| [规格型号]： | YUY-HY121 |

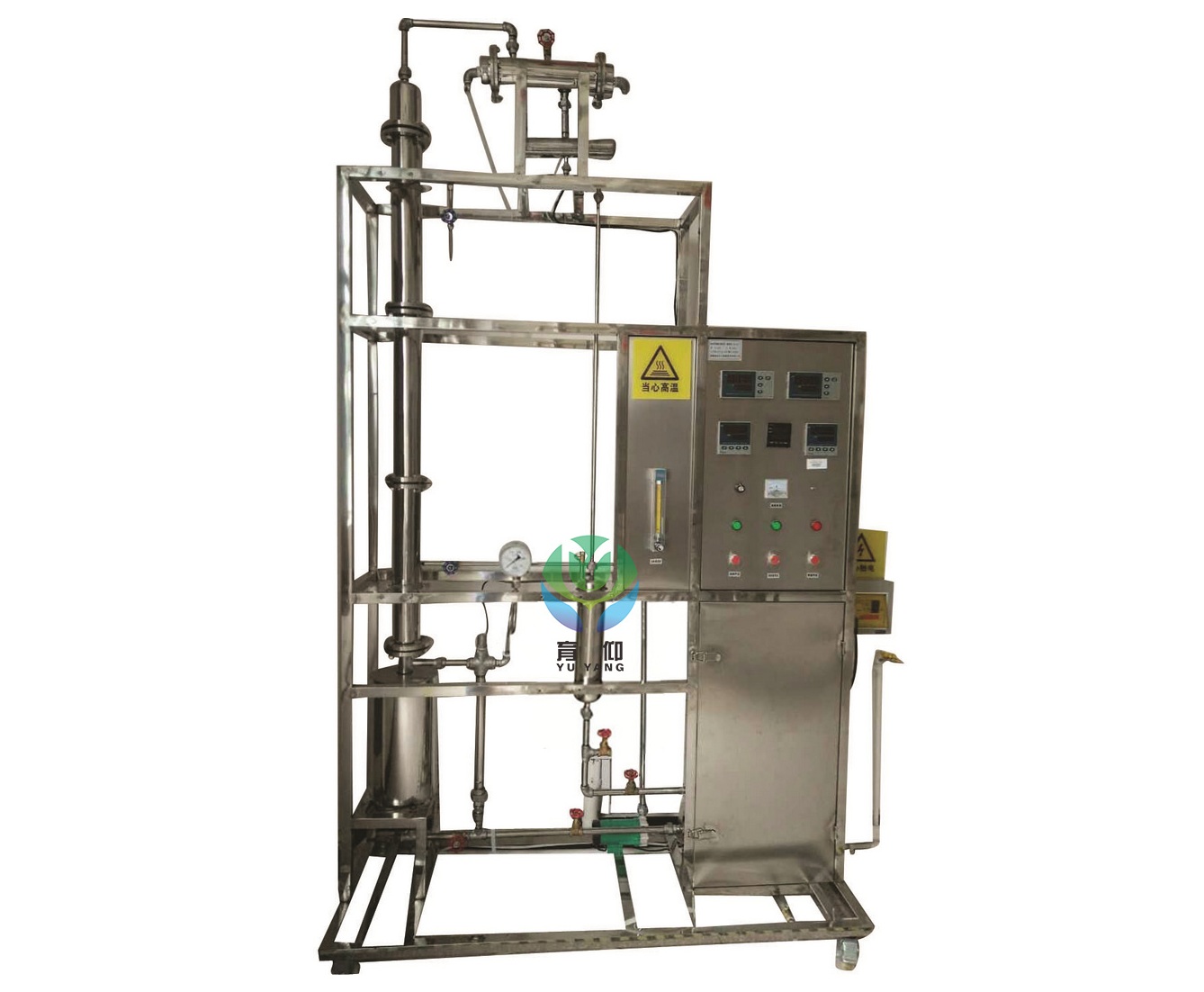

| [产品名称]： | 填料塔精馏实验装置 |
| [价 格]： | 48000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：液-液列板式换热实验装置
下一篇：釜式反应器实验装置
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、塔主体、冷凝器和储槽均采用304不锈钢制造，工艺精细，制作精良。 5、进料液与塔釜残液换热，实现废热再利用，体现精馏过程充分利用热能的工程化概念。 6、手动和自动方式精确控制回流比，可实现全回流和部分回流操作。 7、采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。 8、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 9、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解填料精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。 2、学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。 3、掌握回流比的调节方法，研究回流比对精馏塔分离效率的影响。 |
|||
| 设计参数 |
常压操作。 上升蒸汽量：2L/h。 回流比：4--∞。 塔顶浓度≥80% |
|||
| 公用设施 |
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：乙醇—水，外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）。 |
|||
| 主要设备 |
304不锈钢塔体：φ50×1300mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。 304不锈钢再沸器：再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。 不锈钢冷凝器：冷凝器壳体采用304不锈钢制作。换热管采用传热效率较高的铜管制作，管径φ12mm、壁厚1mm，换热面积0.028m2。冷凝器下部与精馏塔体直接相连，以减少热损失。 304不锈钢进料罐：容积约15L，304不锈钢出料罐：容积约5L。 MP-20RM防腐型磁力泵，流量40L/h、扬程2.5m、输入功率30W，进行连续精馏实验时可通过加料出口阀、流量计向精馏塔加料。进料量：2.5-25L/h。 温度传感器：Pt100铂电阻，显示精度0.1℃，插入长度可调整，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度。 回流系统：由2个24V电磁阀和时间继电器控制回流比。 热电偶温度传感器 ：0—100℃（8支）。 宇电AI704多路温度显示仪。 宇电AI518温度控制仪。 宇电AI501H回流比控制显示仪。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1600*550*1600mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 进料流量 | 磁力泵 | 转子流量计 | 手动调节 | |
| 回流比 | 回流比继电器 | 回流比控制显示仪 | 手动 | |
| 液体温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 塔釜温度 | Pt100铂电阻 | 数字温度控制仪 | 固态调压模块 | |
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、塔主体、冷凝器和储槽均采用304不锈钢制造，工艺精细，制作精良。 4、进料液与塔釜残液换热，实现废热再利用，体现精馏过程充分利用热能的工程化概念。 5、手动和自动方式精确控制回流比，可实现全回流和部分回流操作。 6、采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。 7、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 装置功能 |
1、了解填料精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。 2、学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。 3、掌握保持其他条件不变下调节回流比的方法，研究回流比对精馏塔分离效率的影响。 |
|||
| 设计参数 |
常压操作。 上升蒸汽量：2L/h。 回流比：4--∞。 塔顶浓度≥80% |
|||
| 公用设施 |
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：乙醇—水，外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）。 |
|||
| 主要设备 |
304不锈钢塔体：φ50×1300mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。 304不锈钢再沸器：再沸器直接置于精馏塔下部，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。 不锈钢冷凝器：冷凝器壳体采用304不锈钢制作。换热管采用传热效率较高的铜管制作，管径φ12mm、壁厚1mm，换热面积0.028m2。冷凝器下部与精馏塔体直接相连，以减少热损失。 304不锈钢进料罐：容积约15L，304不锈钢出料罐：容积约5L。 MP-20RM防腐型磁力泵，流量40L/h、扬程2.5m、输入功率30W，进行连续精馏实验时可通过加料出口阀、流量计向精馏塔加料。进料量：2.5-25L/h。 液位计传感器，500mm插入式液位计，4-20mA远传输出，流量检测机构。 塔釜压力：压力传感器，测量范围：0-0.1MPa，精度0.5级。 温度传感器：Pt100，显示精度0.1℃，插入长度可调整，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度。 回流系统：由2个24V电磁阀和时间继电器控制回流比。 宇电AI704M（带485接口）多路温度显示仪。 宇电AI501（带485接口）压力数字显示仪。 宇电AI501（带485接口）液位数字显示仪。 宇电AI518（带485接口）温度控制仪，（带手动功能）。 宇电AI501H（带485接口）回流比控制显示仪。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1600*550*2200mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 进料流量 | 磁力泵 | 转子流量计 | 手动调节 | |
| 塔釜液位 | 液位传感器 | 数字显示仪表，精度：0.5%FS | 自动 | |
| 塔釜压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 液体温度 | Pt100铂电阻 | 数字温度仪表，精度：0.5%FS | 无 | |
| 回流比 | 回流比继电器 | 回流比控制仪，精度：0.5%FS | 自动 | |
| 塔釜温度 | Pt100铂电阻 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、液位、回流比、压力等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
