| [规格型号]： | YUY-HY117 |

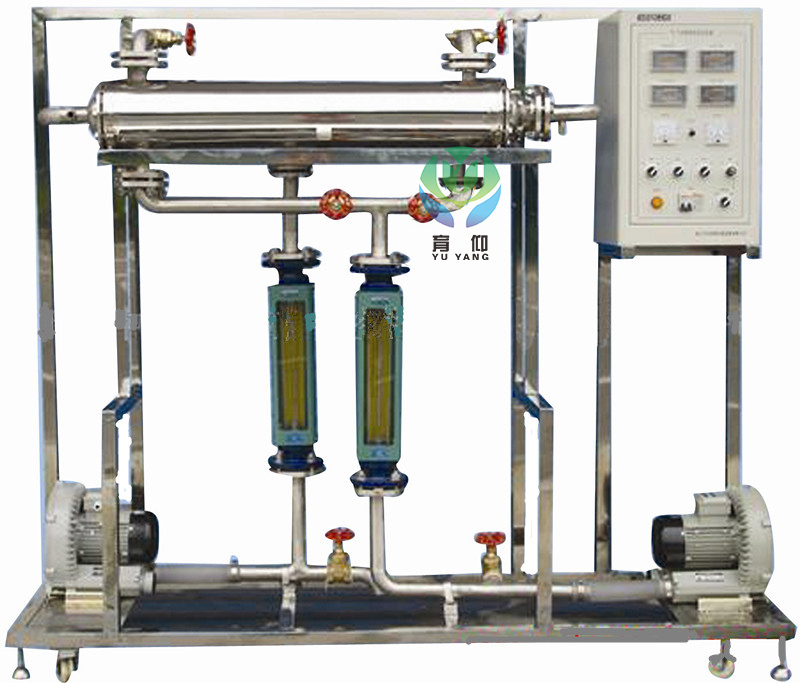

| [产品名称]： | 气-气列管换热实验装置 |
| [价 格]： | 42000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：液-液换热综合实验装置
下一篇：流化床干燥实验装置
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以冷热空气为介质，采用气-气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、装置采用列管换热器进行冷热气体间的换热，冷空气采用空气而非水，节约了水资源。双风机主副回路设计，逆流并流换热流程切换，更贴近工业应用的实际。 5、采用可控硅调压模块控制加热室功率，多组U型翅片加热管预热系统，加热速度快而均匀，铂热电阻+可控硅+加热管作为热流体温度的主控手段。 6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解列管换热器结构及流程，掌握给热系数测定的实验方法。 2、比较列管换热器逆流、并流换热实验的流程及效果。 3、了解影响对流给热系数的因素和强化传热的途径。表现主要热阻侧流体流速的改变对总传热速率的影响。 |
|||
| 设计参数 |
雷诺数Re：<3.5×104。 冷流体（空气）流量：0～80m3/h。冷流体（空气）温度：常温～60℃。 热流体（空气）流量：0～60m3/h。热流体（空气）温度：80～110℃。 |
|||
| 公用设施 |
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自风机（自带气源），热流体自带不锈钢加热器连接风机。 实验物料：空气，外配设备：无。 |
|||
| 主要设备 |
换热器：全304不锈钢换热器，外设镜面保温层。热流体走管内，冷流体走管间。换热管规格 Ф12×1.5 mm ，共13根，长1000mm，总换热面积0.48m2。换热方式可选择逆流或并流。 加热筒：304不锈钢，加热功率3.0KW，法兰拆卸式加热棒。 风机：旋涡气泵，功率 550W，最大风量90 m3/h，最大风压13KPa，与系统软连接减震降噪，旁路阀调节风量。冷流体进出管：304不锈钢材质，DN40，进口闸阀调节流量，换热器进口段法兰连接转子流量计。 热流体进出管：304不锈钢材质，DN40，带保温层。 宇电AI704M多路数字温度显示仪。 宇电AI702M多路数字温度显示仪。 宇电AI518温度控制仪（带手动功能）。 K型热电偶温度传感器6支，Pt100铂电阻温度传感器1支。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 热流体风量 | 转子流量计 | 就地显示 | 手动调节 | |
| 冷流体风量 | 转子流量计 | 就地显示 | 手动调节 | |
| 热流体加热温度 | Pt100铂电阻 | 温度控制显示仪 | 固态调压模块 | |
| 温度 | K型热电偶 | 数字温度仪 | 无 | |
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以冷热空气为介质，采用气-气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、装置采用列管换热器进行冷热气体间的换热，冷空气采用空气而非水，节约了水资源。双风机主副回路设计，逆流并流换热流程切换，更贴近工业应用的实际。 5、采用可控硅调压模块控制加热室功率，多组U型翅片加热管预热系统，加热速度快而均匀，铂热电阻+可控硅+加热管作为热流体温度的主控手段。 6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 7、装置设计可360度观察，实现全方位教学与实验。 8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 装置功能 |
1、了解列管换热器结构及流程，掌握给热系数测定的实验方法。 2、比较列管换热器逆流、并流换热实验的流程及效果。 3、了解影响对流给热系数的因素和强化传热的途径。表现主要热阻侧流体流速的改变对总传热速率的影响。 |
|||
| 设计参数 |
雷诺数Re：<3.5×104。 冷流体（空气）流量：0～80m3/h，冷流体（空气）温度：常温～60℃。 热流体（空气）流量：0～60m3/h，热流体（空气）温度：80～110℃。 |
|||
| 公用设施 |
电：电压AC220V，功率4KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自风机（自带气源），热流体自带不锈钢加热器连接风机。 实验物料：空气，外配设备：无。 |
|||
| 主要设备 |
换热器：全304不锈钢换热器，外设镜面保温层。热流体走管内，冷流体走管间。换热管规格 Ф12×1.5 mm ，共13根，长1000mm，总换热面积0.48m2。换热方式可选择逆流或并流。 加热筒：304不锈钢，加热功率3.0KW，法兰拆卸式加热棒。 风机：旋涡气泵,功率 550W最大风量90 m3/h，最大风压13KPa，与系统软连接减震降噪，旁路阀调节风量。冷流体进出管：304不锈钢材质，DN40，进口闸阀和变频器调节流量。 DN40涡街流量传感器，测量范围0-180 m3/h,精度0.5级。 温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。 热流体进出管：304不锈钢材质，DN40，带保温层。 宇电AI704M（带485接口）多路数字温度显示仪。 宇电AI702M（带485接口）多路数字温度显示仪。 宇电AI702M（带485接口）多路数字流量显示仪。 宇电AI518（带485接口）温度控制仪（带手动功能）。 K型热电偶温度传感器6支，Pt100铂电阻温度传感器1支。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 冷流体流量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 热流体流量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 热流体加热温度 | Pt100铂电阻 | 温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 温度 | K型热电偶 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
