一、产品描述
适合于专业性流体力学、水力学实验教学，全校性新生研讨课的创新启发教学，社会性科普教学，也适用于泵、阀及液体输送相关企业的职工培训。主要用于演示流体内流、外流各种边界条件下有势流动（低雷诺数层流）流谱图案及相关原理的实验教学分析讨论。
二、主要功能
1．演示流线、迹线、脉线；演示管流、明渠流、圆柱与机翼绕流、闸下渗流等势流图谱；可显示机翼绕流的升力方向；流速无极可调。
2．以狭缝流道为显示屏面，以化学溶液为工作流体，流、迹线由电控染色显示，对比度可调，经显示屏后，能自动消色，工作液长期不必更换。
3．纯有机玻璃精制，造形美观，流线图谱清晰，图象生动直观，既具科学性，又具观赏性。
4．配套有高等教育出版社出版的教材。
三、技术参数

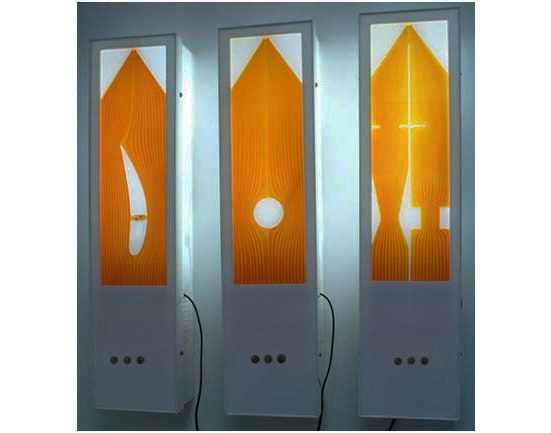

1.一套3台分体壁挂式自循环装置。
2.环保型小水泵220V~、50HZ、15W低噪声、无锈蚀。
3.演示势流流谱不少于10种。
4.外形尺寸:900×400×1000mm。
四、主要配置
PVC板循环水箱，低噪音防腐水泵，有机玻璃电场水槽，节能灯，直流稳压可调节电源，流线发生器，控制阀门，圆柱形、机翼形、突扩突缩试件各一个，可移动台架等。
产品描述：
工作条件：常温、常压下运行,电源电压AC220V
产品特点：实验时电化学产生的红黄相间的工作液体在显示盘处显示其流过机翼、圆柱、孔板、闸板、孔道、文丘里管、突扩突缩产生的各种流线，显示多种几何边界的平面势流流线簇，以分析其流速场的流速变化；演示流行线，迹线，脉线的性质，特征及其恒定与非恒定流下的不同形态，分析管流，明渠流，绕流等不同边界流有势流动的流速与压强的定性关系。演示装置采用透明有机玻璃制作，便于观察各种边界上分离点的位置变动及卡门涡街的变动个情况。
技术参数
1、工作电压：220V　功率：200W；
2、水泵：流量6500H/L扬程5M功率135W。
设备配置：
1、主要配置：PVC板循环水箱，低噪音防腐水泵，有机玻璃电场水槽，节能灯，直流稳压可调节电源，流线发生器，控制阀门，圆柱形、机翼形、突扩突缩试件各一个，可移动台架等。
2、外形尺寸：900×400×1000mm
