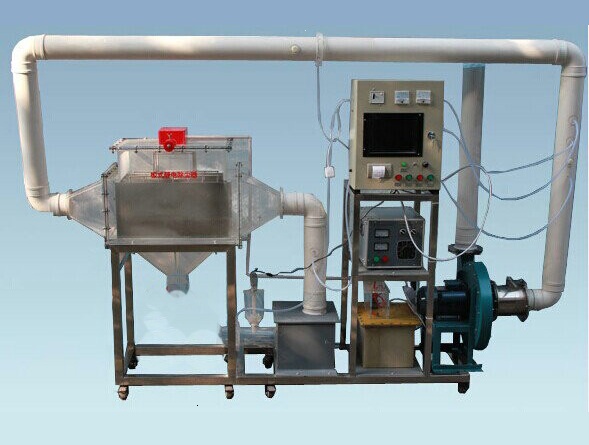

一、产品概述
控制屏和框架均为不锈钢，结构紧凑，外形美观，流程简单，操作方便，使学生对过程有感性认识。配有微电脑粉尘浓度检测系统、微电脑风量、风压检测系统，带有机械振打、卸灰的功能。 本装置具有高压下无法启动，短路保护等安全措施。
二、装置配置
1、观察电晕放电的外观形态，了解其内部构造与组成
2、了解影响电除尘器除尘效率的主要因素，掌握除尘器、除尘效率的测定方法
3、测定静电除尘的风压、风速、电压、电流板间距等因素对除尘效率的影响
三、技术参数
1、电场电压：0~20KV（可调），除尘效率约：95％；
2、电晕极有效驱进速度：10m/s、电场风速：0.03m/s；
3、通道数：3个、压力降：<500Pa；
4、气流速度：1.0m/s 、气体的含尘浓度：<30g/m；
5、电压/功率：380V /1600W、环境温度：5℃~ 40℃；
6、电场电流：0~10mA；
7、电源：220V/380V，三相四线制功率：2000W；
8、带微机接口和在线数据采集功能；
9、机械振打频率50次/分钟；
10、装置外形尺寸：长2200mm宽500mm高1700mm。
四、装置配置
1、微电脑进气粉尘浓度检测系统（日本进口传感器）1套；
2、微电脑尾气粉尘浓度检测系统（日本进口传感器）1套；
3、微电脑在线风量检测系统（日本进口传感器）1套；
4、微电脑在线风速检测系统（日本进口传感器）1套；
5、微电脑在线风压检测系统（日本进口压力传感器）1套；
6、PLC控制、触摸屏1套；
7、在线温度、湿度检测系统（美国进口温度、湿度传感器）1套；
8、配套分析处理软件1套（能记录保存实验数据，数据变化曲线分析，取样时间设定，工作效率自动换算等功能）；
9、数据处理分析系统1套；
10、计算机通讯接口1套；
11、控制检测系统开关电源1套；
12、高压静电电源1套；
13、集尘极3块；
14、电晕极14条；
15、高压电源线1条；
16、高压指示电压表1个；
17、高压指示电流表1个；
18、高压调节电位器1个；
19、信号指示灯5个；
20、专用测压软管1套；
21、气尘混合系统1套；
22、气体整流板1套；
23、系统静压测口2个；
24、透明有机玻璃喇叭型进灰管段1套；
25、自动粉尘加料装置1套；
26、卸灰装置1套；
27、进出口风管1套；
28、人工取样口2个；
29、高压离心通风机1台；
30、风量调节阀1套；
31、调节电位器1个；
32、漏电保护开关1个；
33、指示按钮开关6只；
34、电源线1批；
35、工作电压表1个；
36、金属电器控制箱1台；
37、不锈钢支架、管道、开关等1套。
