一、产品概述

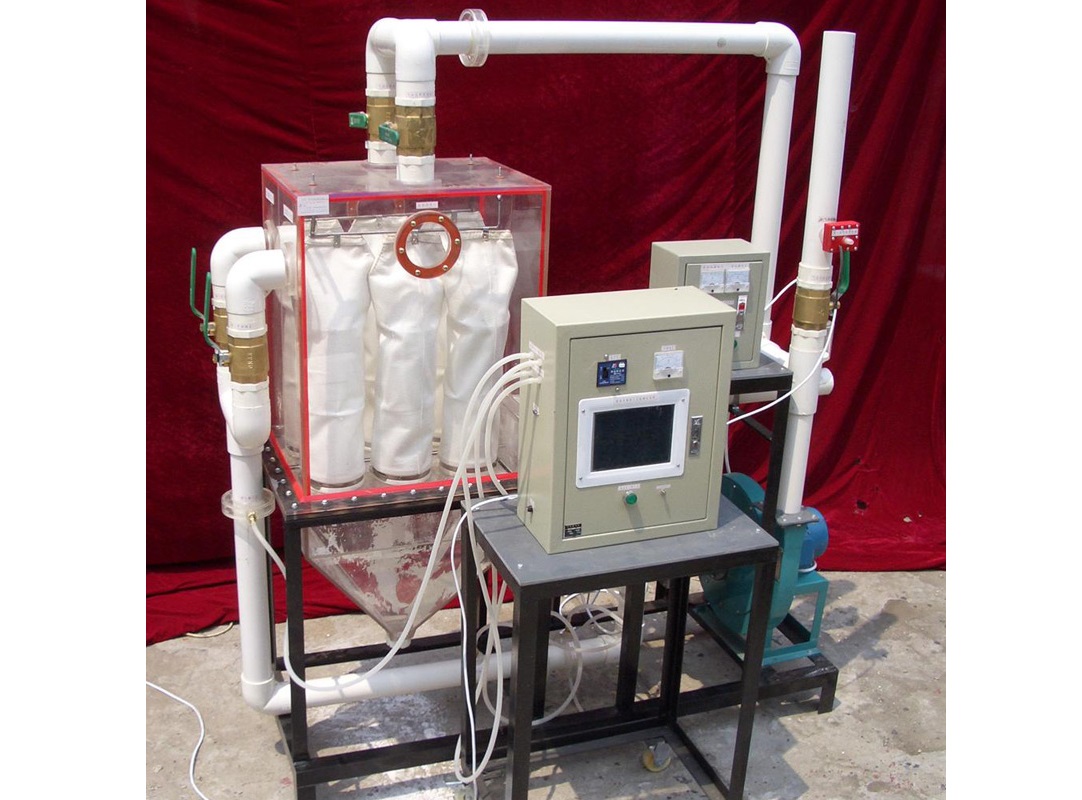

实验装置由抽风机、投料槽、滤袋、除尘器、收集桶、正反气动切换阀门、震动调速器、电路控制系统、不锈钢框架、控制屏等组成；操作方便、可视强。
二、实验项目
1、观察含粉尘的气流在气动反吹袋式除尘器内的运动状况。
2、了解气动反吹袋式除尘器的除尘原理，计算除尘效率。
三、技术参数
1、气体流动方式为内滤逆流式；
2、动力装置布置为负压式；
3、处理气量100m3/h，气体含尘浓度：＜100g/m3过滤速度为1m/min；
4、装置配有布袋式滤袋，滤袋尺寸为400mm×400mm，高度为600mm，滤袋材质为涤纶针刺毡覆膜滤袋；滤袋面积：0.35m2±0.05，滤袋为内滤式，压力：800～1200Pa，设备净化效率大于99%；
5、设备阻力低于1200Pa，喷吹压力≤0.2Mpa；过滤速度为1m/min；
6、过滤袋适应滑石粉或工业粉尘；
7、直径75mm气动阀门5套；
8、电源电压：220V/380V三相四线制功率1100W；
9、整体外形尺寸约：2200mm×600mm×1700mm。
四、装置配置
1、微电脑进气粉尘浓度检测系统（红外线粉尘传感器）1套；
2、微电脑尾气粉尘浓度检测系统（红外线粉尘传感器）1套；
3、微电脑在线风量检测系统（风量压差传感器）1套；
4、微电脑在线风速检测系统（风量压差传感器）1套；
5、微电脑在线风压检测系统（风压压力传感器）1套；
6、PLC控制、触摸屏1套（高分辨率）1套；
7、在线温度、湿度检测系统（温度、湿度传感器）1套；
8、配套分析处理软件1套（能记录保存实验数据，数据变化曲线分析，取样时间设定，工作效率自动换算等功能）；
9、数据处理分析系统1套；
10、计算机通讯接口1套；
11、机械自动加尘装置1套；
12、有机玻璃喇叭型进灰均流管段1套；
13、正反气动切换阀门5套；
14、有机玻璃布袋除尘器1套；
15、滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋6个；
16、粉尘卸灰装置；
17、接灰斗各1套；
18、采样口2组；
19、连接管段；
20、进出口风管1批；
21、设备配有气尘混合系统；
22、使风管内的粉尘分布均匀1套；
23、高压离心风机1套；
24、1.1KW电机1台；
25、不锈钢风量调节阀1套；
26、排灰管道1付；
27、仪表电控屏1只；
28、漏电保护开关1套；
29、按钮开关3只；
30、电压表1只；
31、电源线1批；
32、不锈钢支架1套等组成。
