一、实验目的：
1、测量空气横向流过单管表面的平均表面传热系数h，并将实验数据整理成准则方程式。
2、学习测量风速、温度、热量的基本技能，了解对流放热的实验研究方法。
二、技术参数：
1、测温传感器：DS18B20,测温范围-55-+127℃；
2、差压传感器:MPX10DP,量程0-10Kpa
3、电流互感器:SX-5DK﹐0-5A；
4、离心风机：电压220V，功率85W，转速1400r/min；
5、虚拟仿真系统界面、历史数据报表界面、历史曲线界面；
6、显示屏:彩色触摸式液晶显示屏，显示所有采集数据；
7、温度传感器，精度±0.5℃。
8、显示各测试点的温度：进风温度、出风温度、加热1温度、加热2温度、加热3温度、加热4温度、室内温度；
9、设备外形尺寸：1800×500×1400mm。

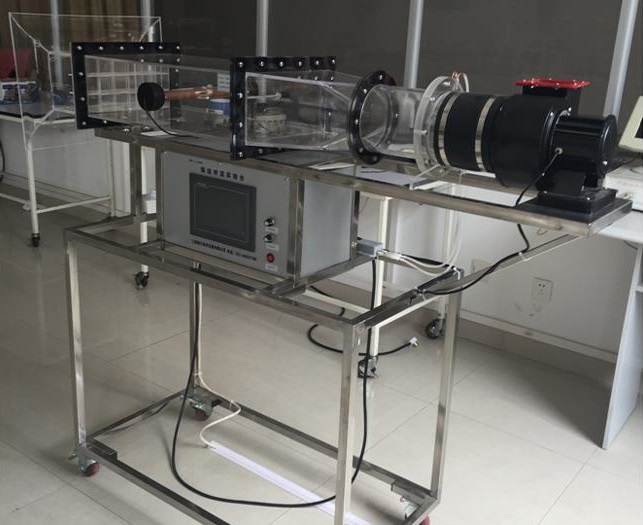

三、系统配置：

序号	主机（部件、配件等）名称	型号、规格	数量
1	风洞材质	有机玻璃	1套
2	实验管	紫铜	1套
3	电加热器	功率：90W	1套
4	测温传感器	优质数字信号传感器，精度±0.5℃ 型号：DS18B20 美国、达拉斯Dallas半导体公司	7套
5	彩色触摸屏	型号：TPC7062TX 嵌入式一体化 尺寸：7寸	1套
6	数据采集模块	SB75	1套
7	功率模块	SX48	1套
6	压差传感器	精度：0.25级	1套
7	离心风机	型号：150FLJ7	1套
11	实验台	材质：不锈钢 移动性：可移动 长度：1.6m宽度：0.5m	1台
