实验目的：
演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。

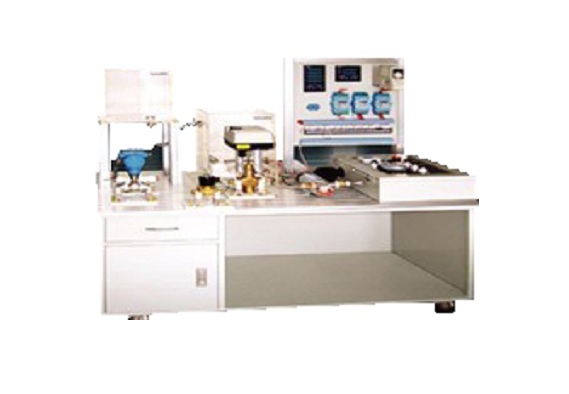

主要配置：
按被测参数分：压力、温度、流量测量仪表。由感受件、中间件和显示件组成。测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道、数字显示装置、不锈钢台及控制屏。
技术参数：
1、输入电源：单相AC220V±10% 50Hz。功率1.5KW.
3、304不锈钢加热水箱，容积40L，加热功率3.0Kw；换热器面积为3.0㎡，40W散热风属。
3、热水泵参数，流置:20L/min，扬程，12m，功率120W。
4、流量测量，DW15涡轮流量计：测量范围0.2-6.0m³/h；压力测量：压力传感器：测量范围0-0.6Mpa。
5、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、压力量等实验全部测量参数。
6、外形尺寸：1600×500×1500mm，外形为不锈钢可移动支架，带双利车轮。
