一、实验目的：
加深对喷管临界状态的理解。
巩固和验证气流在喷管中流动的基本理论
了解气流在喷管流动中的压力、流量的变化规律及测试方法.
二、主要配置：

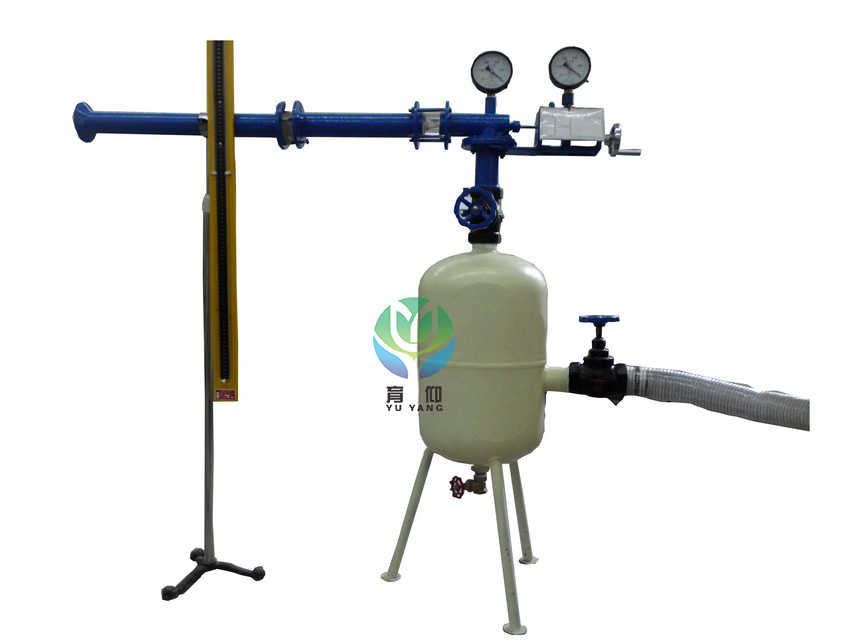

喷管本体，支架，有机玻璃渐缩喷管、有机玻璃渐缩渐扩喷管，稳压罐，真空压力表2个，孔板流量计，U型差压计，调节阀门，真空泵(用户自备)，测压探针，探针位移装置，刻度标尺，进口集流器，不锈钢台架等。
三、技术参数：
1、输入电源：三相AC380V±10%50Hz，功率5.5KW。
2、压力测量采用-0.1-0MPa精密真空表,精度0.4级。流量测量采用低雷诺数锥形孔板流量计，喉径φ20mm。
3、喷针直径φ4±0.2mm。稳压罐：直径φ400mm，进气口径Φ63mm,出气口径Φ57mm。
4、外形尺寸：2000×500×1000mm，外形为不锈钢支架。
5、用户自配仪器，真空泵：抽气速率：54L/s，极限真空：1.33帕，速率：385r/min，功率：5.5KW。

YUY-PG/II数字型喷管实验装置增加流量传感器，压力传感器，位移传感器，电气控制配电箱，计算机数据处理软件等。
