| [规格型号]： | YUY-GY309 |

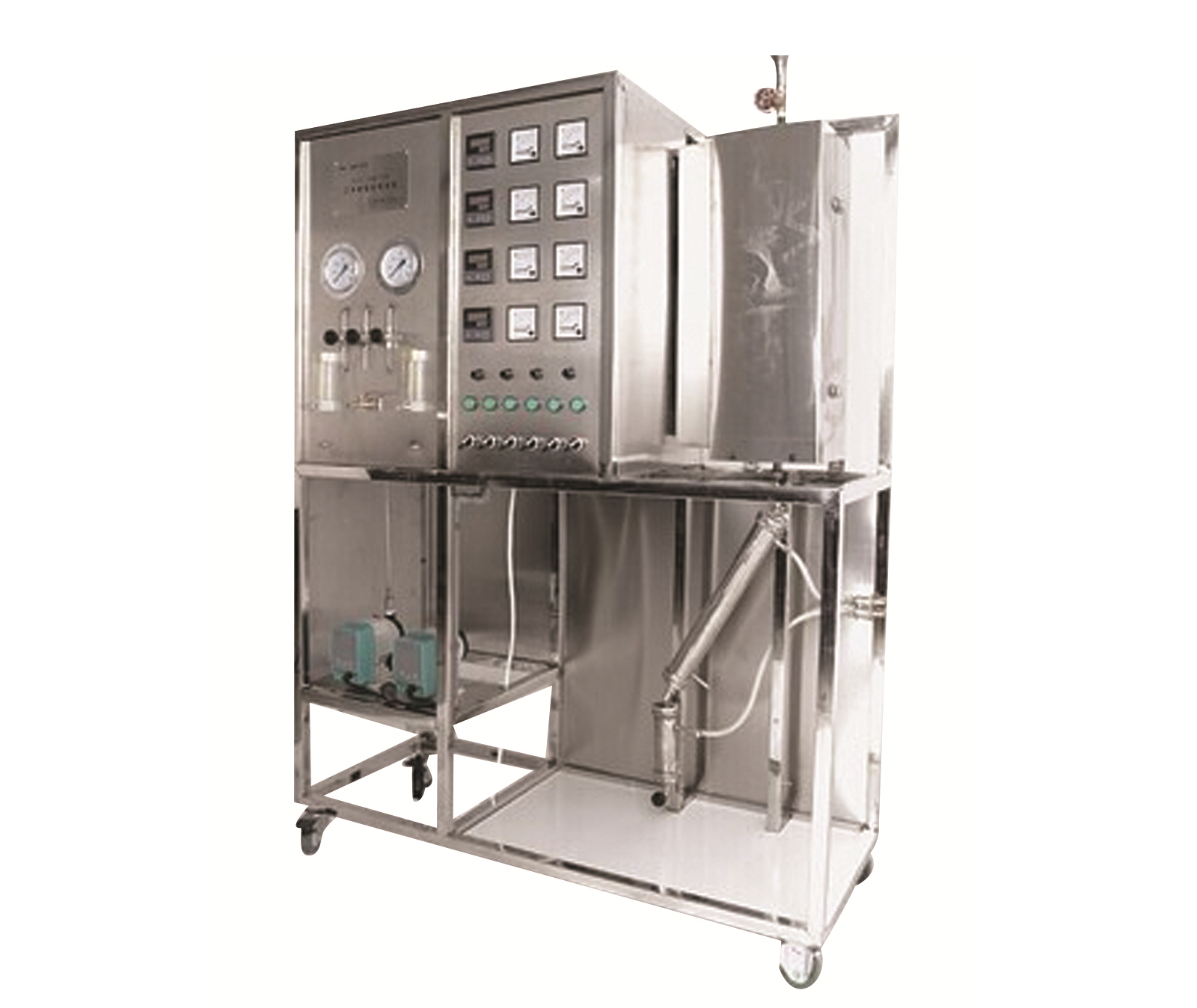

| [产品名称]： | 气固相流化床催化反应实验装置 |
| [价 格]： | 80000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：反渗透膜分离实验装置
下一篇：干燥—换热组合实验装置
| 技术指标 | 说明 | |||
| 装置功能 |
1、了解流化床反应器的工作原理及结构。 2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。 |
|||
| 主要配置 | 流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表、不锈钢框架及控制屏。 | |||
| 公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。 电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
| 技术参数 |
1、流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm；热电偶套管，Φ3mm，内插Φ1mm热电偶，不锈钢材质。催化剂装载量：10-50ml。 2、反应器加热炉：Φ260×500mm，开启式三段加热，总功率：3KW，加热形式：碳化硅炉管+金属内衬，最高使用温度：600℃。 3、预热器：304不锈钢，内径Φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。 4、气体转子流量计量程：0.05-0.5L/min。 5、风机：采用空气旋涡泵；功率：370W；最大风压：11.76KPa；最大风量：48m3/h。 6、微型隔膜计量泵；功率：30W；最大流量：3L/h；冲程频率：120n/min。 7、湿式气体流量计：额定流量：0.5m3/h,容积：5L/r，精度：±1%。 8、冷凝器：φ40×400mm；气液分离器：φ50×150mm。 9、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。 10、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 11、外形尺寸：1600×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 液体加入量 | 计量泵 | 数字流量显示仪 | 冲程频率调节 | |
| 预热温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 流化床反应温度 | K型热电偶 | 数字温度仪表 | 无 | |
| 反应压力 | 指针式压力表 | 压力表就地显示 | 无 | |
| YUY-GY309/II数字型气固相流化床催化反应实验装置 | ||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 液体加入量 | 计量泵 | 数字流量显示仪，精度：0.5%FS | 冲程频率调节 | |
| 预热温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 流化床反应温度 | K型热电偶 | 数字温度仪表，精度：0.5%FS | 无 | |
| 反应压力 | 压力传感器 | 数字压力仪表，精度：0.5%FS | 无 | |
| 在线分析系统 | 用户可选配在线六通阀气体取样系统及气相色谱仪 | |||
| 软件组成 | 模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 | |||
