一、产品概述

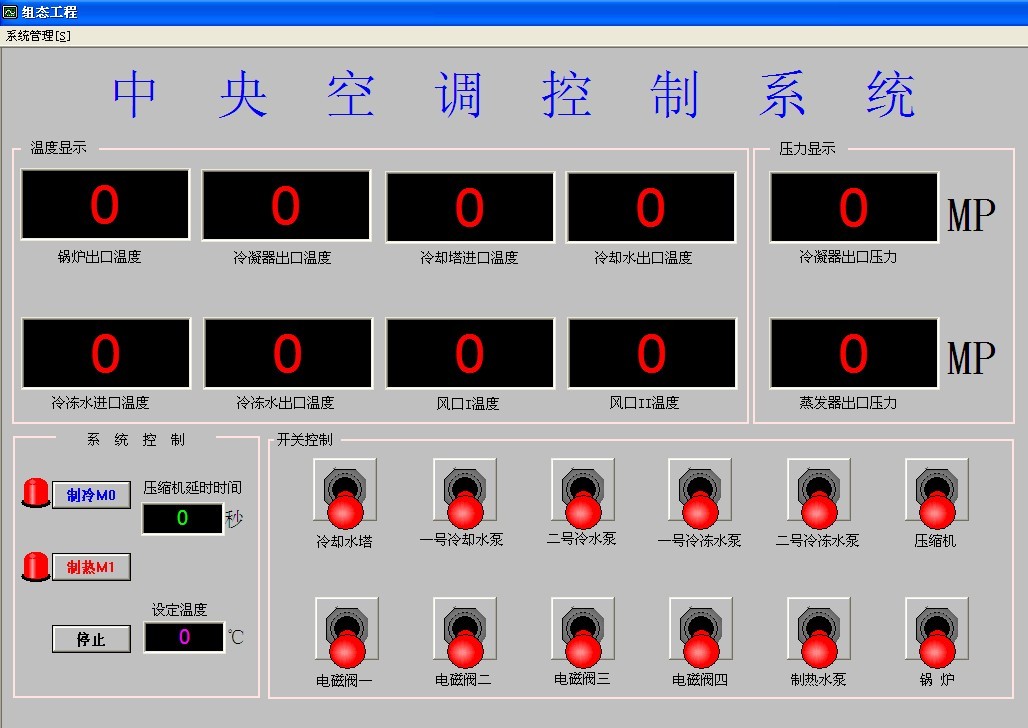

YUY-JDW12中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MRPLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
二、功能特点
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、具有自动溢水保护系统
三、配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全保护：具有接地保护，漏电保护，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
（4）制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、电加热器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（7）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器：三菱FR-S540E-0.75K-CH
5、触摸屏：5.7英寸彩色触摸屏
6、软件配置
（1）PLC编程软件，配套PLC实训程序及实训指导书。
（2）中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
7、通讯配置
可以实现多台电脑联网控制系统。
8、工具仪表配置
（1）品牌台式微机1台（校方自备）
（2）数字万用表1个
（3）装配工具1套
四、中央空调配置清单
|
编号 |
名称 |
单位 |
数量 |
详细参数指标 |
|
1 |
压缩机 |
台 |
1 |
2HPR2250HZ220V |
|
2 |
起动器 |
只 |
1 |
50UF |
|
3 |
储液器 |
个 |
1 |
R221KG |
|
4 |
冷凝器 |
只 |
1 |
螺旋式 |
|
5 |
手阀 |
只 |
2 |
1/4 |
|
6 |
高低压表 |
只 |
2 |
低压表:-0.1～1.8Mpa,高压表:-0.1～3.8Mpa |
|
7 |
膨胀阀 |
只 |
1 |
RF22Φ3-60℃～10℃ |
|
8 |
风机 |
个 |
1 |
～220V |
|
9 |
风管组件 |
套 |
1 |
内装过滤器、蒸发器、风机等 |
|
10 |
热水泵 |
台 |
2 |
～220V50HZ300W扬程35米 |
|
11 |
冷水泵 |
台 |
2 |
～220V50HZ370W扬程32米 |
|
12 |
电磁阀（液） |
只 |
1 |
Ф10m220V |
|
13 |
蒸发器 |
只 |
1 |
螺旋式 |
|
14 |
过滤器 |
个 |
1 |
Ф10R22 |
|
15 |
视液镜 |
个 |
1 |
Ф10 |
|
16 |
温控器 |
只 |
1 |
～220V50HZ设定温度范围：5℃~35℃ |
|
17 |
|
|
|
|
|
18 |
热电偶 |
只 |
8 |
K型 |
|
19 |
工作原理模拟演示板 |
块 |
1 |
彩色LED动态演示 |
|
20 |
模拟房间 |
套 |
1 |
1200mm×1200mm×1800mm |
|
21 |
模拟锅炉 |
套 |
1 |
40L1500W内胆额定压力0.7mpa |
|
22 |
冷却塔 |
个 |
1 |
3T |
|
23 |
水箱 |
套 |
2 |
透明 |
|
24 |
支撑框架 |
套 |
1 |
钢质 |
|
25 |
控制柜 |
台 |
1 |
内装PLC、变频器、交流接触器、控制开关等 |
|
26 |
连接线 |
条 |
1 |
航空插 |
|
27 |
考核软件 |
套 |
1 |
中央空调控制实训，可设置15个故障 |
|
28 |
实验操作指导书 |
套 |
1 |
|
|
29 |
电脑小推车 |
张 |
1 |
喷塑钢结构 |
|
30 |
PLC |
台 |
1 |
FX2N-48MR |
|
31 |
变频器 |
台 |
1 |
三菱FR-S540-0.75K-CH |
|
32 |
触摸屏 |
台 |
1 |
5.7英寸彩色触摸屏 |
|
33 |
温度采集模块 |
块 |
2 |
三菱FX2N-4AD |
|
34 |
压力采集模块 |
块 |
1 |
三菱FX2N-2AD |
|
35 |
变频调速模块 |
|
|
三菱FX2N-2DA |
|
36 |
压力传感器 |
个 |
2 |
量程范围：低压0～0～1.6Mpa、高压0～3.8Mpa |
|
37 |
服务器 |
套 |
1 |
16口，网络 |
|
38 |
智能答题系统 |
套 |
1 |
含学生答题器及网络安装 |
|
39 |
赠送装配维修工具1套 |
套 |
1 |
一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等 |
|
40 |
万用表 |
只 |
1 |
数字 |

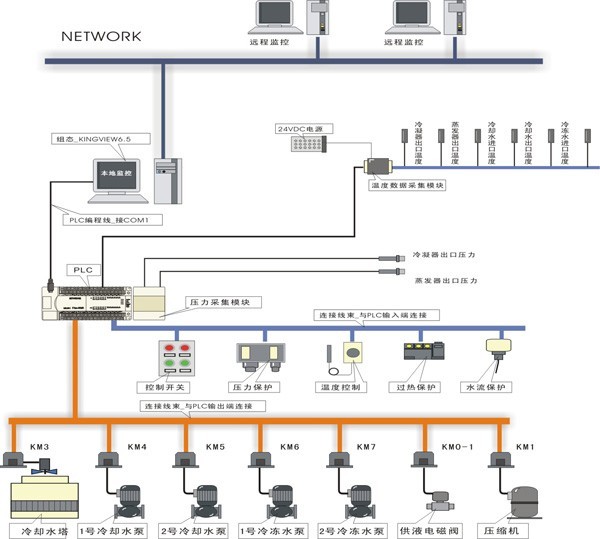

五、YUY-JDW12型中央空调实训考核台（网络型）系统构成图
