一、制冷压缩机性能实验台实验内容
1、压缩式制冷循环系统的基本结构和工作原理认识实验；
2、制冷系统性能实验；
3、热泵系统性能实验。
二、制冷压缩机性能实验台主要技术参数：
1、输入电源：单相三线～220V±10%50Hz温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m.

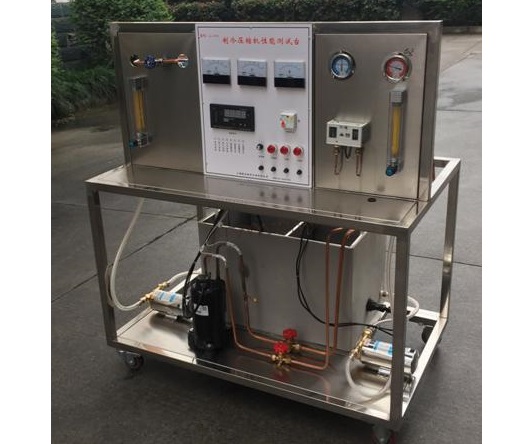

2、外观
不锈钢实验台，正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
3、制冷系统
1.5匹日立压缩机、冷凝器、干燥过滤器、手动节流阀、储液器和蒸发器。制冷剂：R22；制冷量：3900W。
4、循环水系统
（1）水泵2只：额定扬程：6~12m；
（2）冷凝器循环水箱和蒸发器循环水箱
（3）加热器1只（功率1000W）：输出功率可通过电位器进行调节，用于加热蒸发器循环水。
5、测量仪表
（1）真空压力表2只（精度2.5级）
量程为-0.1～1.8MPa和-0.1～3.6MPa，分别实时测量制冷系统低压侧压力和高压侧压力
（2）流量计2只
采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量
6、控制仪表
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
7、设有漏电保护、可对人身及设备进行有效保护。
三、制冷压缩机性能实验台主要配置

1、不锈钢移动式实验台	1套
2、制冷压缩机（日立）	1台
3、储液罐	1只
4、增压泵	2台
5、冷凝器	1套
6、蒸发器	1套
7、流量计	2台
8、节流阀	1个
9、智能巡回检测仪	1只
10、电压表	2只
11、电流表	1只
12、高低压控制器	1只
13、高压表	1只
14、低压表	1只
15、放水阀	1个
16、加热器	1组
17、电源开关	1只
18、热水箱	1只
19、冷水箱	1只
20、配套管路	1套
